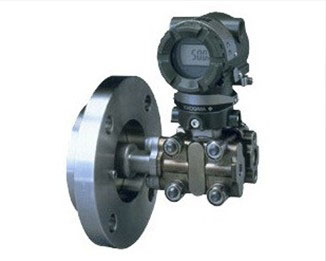

EJA210A和EJA220A型高性能的法蘭安裝式差壓變送器可用于測量晶性或沉淀性液體的液位和密度，然后將其轉變成4-20mA DC的電流信號輸出。
  EJA系列支持BRAIN\HART和FOUNDATION＆#8482現場總線或PROFIBSUS PA通信協議。

EJA210A/EJA220A的規格

	EJA210A / EJA220A 法蘭安裝式差壓變送器
	M膜盒	H膜盒
測量范圍	-100~100kPa (-400~400inH2O)	-500~500kPa (-2000~2000inH2O)
測量量程	1~100kPa (4~400inH2O)	5~500kPa (20~2000inH2O)
精度	±0.2%	±0.2%
防護等J	IP67，NEMA 4X，和JIS C0920防浸型
防爆規格	FM，CENELEC ATEX，CSA，IECEx
輸出信號	4~20mA DC或FOUNDATION＆#8482現場總線或PROFIBUS PA兩線制數字通信
電源	BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
環境溫度	-40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (內藏指示器)
過程溫度	-40~120℃ (-40~248℉) (普通型)
大工作壓力	法蘭額定壓力
安裝	法蘭安裝
法蘭尺寸	EJA210A: 3-inch (80mm)，2-inch (50mm) EJA220A: 4-inch (100mm)，3-inch (80mm)
膜片材質 (高壓側)	SUS316L，哈氏合金C-276，鉭材
法蘭材質	S25C，SUS304，SUS316
外殼	鋁合金或SUS316不銹鋼(可選)

EJA210A/EJA220A-選型表

基本規格代碼：EJA220A-DMSJ12G5A-92NN



D1項：輸出信號	-D 4-20mA DC/BRAIN協議數字通訊 -E 4-20mA DC/HART協議數字通訊 -F FF現場總線通訊
D2項：測量量程（膜盒）	M 1-100KPa H 5-500KPa
D3項：高壓側（法蘭側）接液材質	S JIS SUS316L JIS SUS316 JIS SUS316 W 哈氏合金C-276 JIS SUS316 JIS SUS316
D4項：法蘭規格	J1 JIS 10K J2 JIS 20K A1 ANSI150 A2 ANSI300 P1 JPI150 P2 JPI300 D2 DIN PN10/16 D4 DIN PN25/40 G2 GB PN10/16 G4 GB PN25/40
D5項：隔膜突出長度（X2）	2 X2=50mm 4 X2=100mm 6 X2=150mm
D6項：法蘭尺寸/材質	G 100mm(4＂)/JIS S25C H 100mm(4＂)/JIS SUS304 J 100mm(4＂)/JIS SUS316 D 80mm(3＂)/JIS S25C E 80mm(3＂)/JIS SUS304 F 80mm(3＂)/JIS SUS316
D7項：低壓側過程接口	0 無過程接頭（Rc1/4內螺紋在容室法蘭上） 1 Rc1/4內螺紋過程接頭 2 Rc1/2內螺紋過程接頭 3 1/4NPT內螺紋過程接頭 4 1/2NPT內螺紋過程接頭 5 無過程接頭（1/4NPT內螺紋在容室法蘭上）
D8項：螺栓和螺母材質	A JIS SCM435 B JIS SUS630 C JIS SUH660
D9項：安裝方式	-9 水平配管連接，左邊高壓
D10項：電氣接口	0 G1/2內螺紋，一個電氣接口 2 1/2NPT內螺紋，二個電氣接口，無盲塞 3 Pg13.5內螺紋，二個電氣接口，無盲塞 4 M20內螺紋，二個電氣接口，無盲塞 5 G1/2內螺紋，二個電氣接口，一個盲塞 7 1/2NPT內螺紋，二個電氣接口，一個盲塞 8 Pg13.5內螺紋，二個電氣接口，一個盲塞 9 M20內螺紋，二個電氣接口，一個盲塞
D11項：內藏顯示表	D 數字顯示表 E 數字顯示表帶測量范圍設置鈕 N 無
D12項： -	N 一直為N
